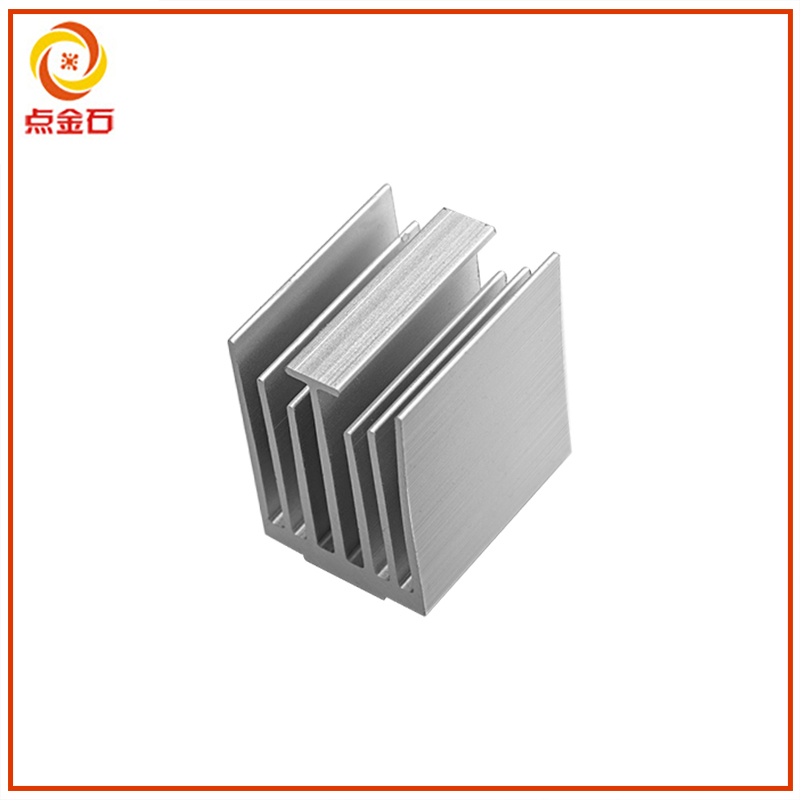

型材散热器中热阻值与导热率的知识

0 作者 2019-10-21 09:15:16

型材散热器中热阻值与导热率的知识中需要考虑的前排热阻是“结壳”热阻,热量从产生热量的结点转移到器件表面的容易程度。一般情况下,供应商的规格书会列出该热阻以及结环热阻值。此处假设的结壳热阻额定值为 0.5°C/W。



 该型材散热器需要考虑的第二个热阻是“外壳至散热器”热阻,该热阻值用于衡量热量从器件外壳传递到散热器表面的容易程度。由于两个表面有时会出现不规则现象,因此通常建议在 TO-220 外壳表面及散热器底座表面之间涂抹导热界面材料(TIM 或“导热膏”),从而在热学的角度确保两个表面完全接合。涂抹 TIM 会显著改善 TO-220 表面到散热器之间的热传递,但必须考虑其相关的热阻。

       一般而言,TIM的特征取决于它们的导热率,计量单位为“瓦/米-摄氏度 (W/(m °C))”或“瓦/米-开尔文 (W/(m K))”。在本示例中,摄氏度和开尔文单位可以互换,因为在计算温升和温降时,它们使用的是相同的温度计量增量;例如,45°C 温升与 45 K 温升相同。

      由于 TIM 的热阻依赖于其厚度(TIM 的厚度单位为米)与所覆盖的整个区域面积(TIM 覆盖的面积单位为 m2)之比,因此包括了单位米,并得出 1/m 的结果。外壳表面的金属片区域涂抹了一层薄薄的 TIM,其特定属性和涂抹细节如下:

       需要考虑的最后一个热阻是“散热器到环境”热阻,该热阻值的计算可以揭示热量从散热器底座转移到周围周围空气中的容易程度。电子元器件制造商CUI是一家散热器供应商,展示了通过不同的气流负荷和条件,热量可以轻易地从散热器转移到周围空气中。

本文《型材散热器中热阻值与导热率的知识》来着点金石五金官网,转载请注明出处!
